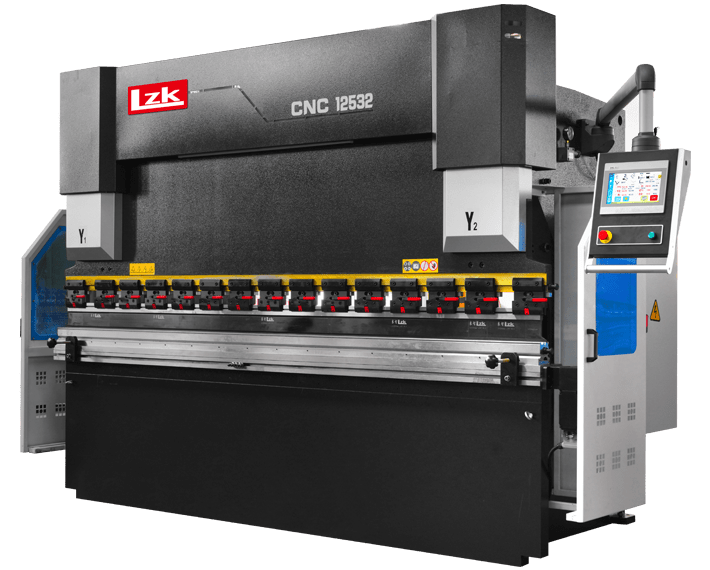

WC67D系列 伺服扭轴智能数控折弯机
智能修正角度，更高精度
机架整机加工
采用大型落地镗铣床对折弯机机架进行整体加工。
机械式扭轴同步
锻压材质轴体，刚性大弹性好，有微调装置，抗偏载弱。
双伺服控制
双伺服各独立控制Y1Y2油缸，系统自动检测并修正Y1Y2的位置差，以达到等同于电液伺服的同步精度。
专业数控系统
采用专业数控系统：SNC53，大触摸屏，彩色显示。

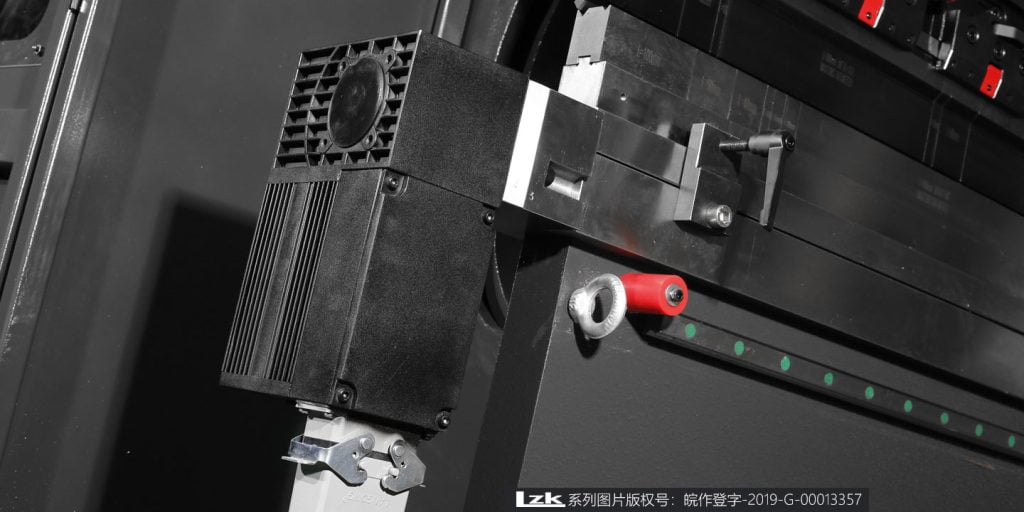

电动机械式挠度补偿
数统系统中输入板厚及长度参数，系统将自动进行挠度补偿。
高精度后挡料结构
采用滚珠丝杆及直线导轨，由伺服电机驱动，后挡料定位快速精准。
挡指高度可整体手动调节
挡指高度由整体调节设计，可手动调节挡指高度。
压入式模具快速夹紧结构
提高更换模具更换速度，提升工作效率。
LZK | 性价比较高的入门级数控折弯机
可调节的扭轴同步设计，轴体弹性好，数控级精度后挡料
LZK | 采用优质扭轴同步结构，轴体强度高，弹性好
轴体采用传统锻打锤炼工艺，强度高，弹性好，可调节式设计。
LZK | 优质液压系统，持久耐用
采用西门子电机作为主要动力源，Sunny油泵和优质液压阀，液压动力持久耐用。
LZK | 优质锻压模具，硬度高，韧性好
采用传统锻打锤炼工艺，剔除钢体材质中的气泡，经过热处理提升整体硬度。
LZK | 精准的后挡料系统，定位更快更精确
后挡料采用钢结构焊接，具有较高的刚性，并用伺服电机驱动，滚珠丝杆和直线导轨以保证较高的精度运行。四角的安装定位螺丝可以快速调校。
LZK | (R轴)横梁高度可手动调节
后挡料横梁采用方管制造，具有较高的刚性。LZK工程师设计了可调节的连动装置，以达到挡指整体降低或提升高度的目的。
LZK | 优质快速连接头
采用优质的快速连接头，确保连接快速稳定，能捕捉踏板的每一个动作。
LZK | 机器背面
| 型号 | 公称压力 | 最大折弯长度 | 立柱间距 | 喉口深度 | 滑块行程 | 最大开启高度 | 功率 | 长*宽*高(mm) | 重量 |
|---|---|---|---|---|---|---|---|---|---|
| A | B | D | C | E | |||||
| WC67K-40t/2200 | 400Kn | 2200mm | 1850mm | 220mm | 100mm | 320mm | 5.5KW | 2000*1200*1910 | 2750Kg |
| WC67K-40t/2500 | 400Kn | 2500mm | 1850mm | 220mm | 100mm | 320mm | 5.5KW | 2500*1200*1910 | 3000Kg |
| WC67K-50t/2200 | 500Kn | 2200mm | 1850mm | 220mm | 100mm | 320mm | 5.5KW | 2000*1200*1910 | 2950Kg |
| WC67K-50t/2500 | 500Kn | 2500mm | 1850mm | 220mm | 100mm | 320mm | 5.5KW | 2500*1210*2000 | 3400Kg |
| WC67K-63t/2500 | 630Kn | 2500mm | 1900mm | 220mm | 120mm | 320mm | 5.5KW | 2500*1300*2210 | 4000Kg |
| WC67K-63t/3200 | 630Kn | 3200mm | 2560mm | 220mm | 120mm | 320mm | 5.5KW | 3200*1300*2210 | 4800Kg |
| WC67K-80t/2500 | 800Kn | 2500mm | 1990mm | 320mm | 120mm | 320mm | 7.5KW | 2500*1400*2300 | 5700Kg |
| WC67K-80t/3200 | 800Kn | 2500mm | 2560mm | 320mm | 120mm | 350mm | 7.5KW | 3200*1500*2300 | 6020Kg |
| WC67K-80t/4000 | 800Kn | 4000mm | 3000mm | 320mm | 120mm | 350mm | 7.5KW | 4000*1500*2400 | 7000Kg |
| WC67K-100t/2500 | 1000Kn | 2500mm | 2020mm | 320mm | 150mm | 400mm | 7.5KW | 2500*1600*2400 | 6000Kg |
| WC67K-100t/3200 | 1000Kn | 3200mm | 2600mm | 320mm | 150mm | 400mm | 7.5KW | 3200*1600*2600 | 6800Kg |
| WC67K-100t/4000 | 1000Kn | 4000mm | 3000mm | 320mm | 150mm | 400mm | 7.5KW | 4000*1600*2700 | 8400Kg |
| WC67K-125t/2500 | 1250Kn | 2500mm | 2020mm | 320mm | 150mm | 400mm | 11KW | 2500*1600*2400 | 6500Kg |
| WC67K-125t/3200 | 1250Kn | 3200mm | 2580mm | 320mm | 150mm | 400mm | 11KW | 3200*1600*2600 | 7200Kg |
| WC67K-125t/4000 | 1250Kn | 4000mm | 3000mm | 320mm | 150mm | 400mm | 11KW | 4000*1600*2700 | 8800Kg |
| WC67K-160t/3200 | 1600Kn | 3200mm | 2600mm | 320mm | 200mm | 460mm | 11KW | 3200*1700*2700 | 10500Kg |
| WC67K-160t/4000 | 1600Kn | 3200mm | 3000mm | 320mm | 200mm | 460mm | 11KW | 4000*1700*2800 | 11500Kg |
| WC67K-160t/5000 | 1600Kn | 4000mm | 4000mm | 320mm | 200mm | 460mm | 11KW | 5000*1900*3100 | 14000Kg |
| WC67K-160t/6000 | 1600Kn | 6000mm | 5000mm | 320mm | 200mm | 460mm | 11KW | 6300*1900*3200 | 19500Kg |
| WC67K-200t/3200 | 2000Kn | 3200mm | 2500mm | 320mm | 200mm | 460mm | 11KW | 3200*1950*2800 | 12500Kg |
| WC67K-200t/4000 | 2000Kn | 4000mm | 3000mm | 320mm | 200mm | 460mm | 11KW | 4000*1950*2800 | 13600Kg |
| WC67K-200t/5000 | 2000Kn | 5000mm | 4000mm | 320mm | 200mm | 460mm | 11KW | 5000*1950*3100 | 14500Kg |
| WC67K-200t/6000 | 2000Kn | 6000mm | 5000mm | 320mm | 200mm | 460mm | 11KW | 6000*1950*3300 | 21000Kg |
| WC67K-250t/3200 | 2500Kn | 3200mm | 2600mm | 400mm | 250mm | 530mm | 18.5KW | 3250*2000*3200 | 19000Kg |
| WC67K-250t/4000 | 2500Kn | 4000mm | 3200mm | 400mm | 250mm | 530mm | 18.5KW | 4000*2000*3400 | 20200Kg |
| WC67K-250t/5000 | 2500Kn | 5000mm | 4000mm | 400mm | 250mm | 530mm | 18.5KW | 5000*2000*3400 | 23500Kg |
| WC67K-250t/6000 | 2500Kn | 6000mm | 5000mm | 400mm | 250mm | 530mm | 18.5KW | 6000*2000*3400 | 27500Kg |
| WC67K-300t/3200 | 3000Kn | 3200mm | 2530mm | 400mm | 250mm | 530mm | 22KW | 3200*2000*3450 | 20500Kg |
| WC67K-300t/4000 | 3000Kn | 4000mm | 3200mm | 400mm | 250mm | 530mm | 22KW | 4000*2000*3450 | 22500Kg |
| WC67K-300t/5000 | 3000Kn | 5000mm | 4000mm | 400mm | 250mm | 530mm | 22KW | 5000*2000*3450 | 25000Kg |
| WC67K-300t/6000 | 3000Kn | 6000mm | 5000mm | 400mm | 250mm | 530mm | 22KW | 6000*2000*3450 | 30000Kg |
| WC67K-400t/4000 | 4000Kn | 4000mm | 3000mm | 400mm | 250mm | 530mm | 30KW | 4000*2180*3500 | 25000Kg |
| WC67K-400t/5000 | 4000Kn | 5000mm | 4000mm | 400mm | 250mm | 530mm | 30KW | 5000*2180*3500 | 29000Kg |
| WC67K-400t/6000 | 4000Kn | 6000mm | 5000mm | 400mm | 250mm | 530mm | 30KW | 6000*2180*3800 | 35000Kg |
| WC67K-500t/4000 | 5000Kn | 4000mm | 3000mm | 400mm | 250mm | 590mm | 45KW | 4000*2580*3500 | 35000Kg |
| WC67K-500t/5000 | 5000Kn | 6000mm | 4000mm | 400mm | 250mm | 590mm | 45KW | 5050*3500*3700 | 44000Kg |
| WC67K-500t/6000 | 5000Kn | 6000mm | 5000mm | 400mm | 320mm | 590mm | 45KW | 6050*3500*3700 | 55000Kg |
| WC67K-600t/4000 | 6000Kn | 6000mm | 3000mm | 400mm | 320mm | 590mm | 55KW | 4050*4500*3700 | 45000Kg |
| WC67K-600t/6000 | 6000Kn | 6000mm | 5000mm | 400mm | 320mm | 590mm | 55KW | 6050*4500*3700 | 60000Kg |
| 可选型号 | 生产厂家 | 备注 | |
|---|---|---|---|
| 数控系统 | ●DA-41s ●E200P ●E300P | Delem ESTUN | |
| 液压系统 | ●压力阀 | Rexroth 力士乐 | |
| 后挡料轴数 | ●单轴 ●双轴 | LZK | 碳钢材质 |
| 油泵 | ●单级油泵 | Sunny | |
| 主动力系统 | ●AC电机 | 西门子 NW | |
| 前托料 | ●简易固定型 ●单轨可移动型 ●双轨可移动型 | LZK | |
| 安全防护 | ●侧(护栏)+后(护栏) ●侧(护栏+光幕保护)+后(护栏) | LZK | |
| 挠度补偿 | ●电动机械式挠度补偿 ●手动机械式挠度补偿 | LZK | |
| 模具夹紧 | ●手压式上模夹紧 | LZK | |
| 电气 | ●施耐德继电器 | 施耐德 | 开门断电保护 |
| 脚踏开关 | ●韩国凯昆立式开关 | 韩国凯昆 | |
| 下模 | ●多V下模 ●双V同芯下模 | LZK | 双V同芯模可分段 |
