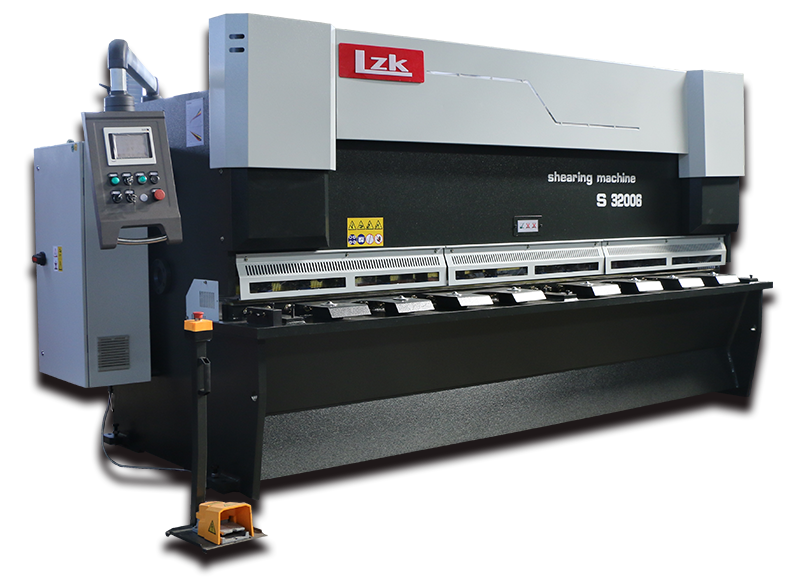

HG-6X3200 数控闸式剪板机

P40T系统

闸式刀架结构

采用专业的闸式刀架结构，刀片间隙自动微调，氮气蓄力回程。

可翻转的栅格护栏

采用半透明可翻转的栅格护栏，安全剪切看得见。

专业数控系统

采用ESTUN、ELGO和DELEM品牌数控系统。

优质液压系统

采用西门子电机，Sunny油泵及Rexroth液压阀组。

良智特制托料架

良智为用户特制的托料架，取料方便直接，滚珠托料板不划伤板材。

高精度后挡料结构

采用滚珠丝杆及直线导轨，由伺服电机驱动，后挡料定位快速精准。

刀片间隙手动调节

刀片间隙的高精度调节设计，手动调节。

可靠的电气元件

采用正品施耐德电子元件，稳定可靠质量好。

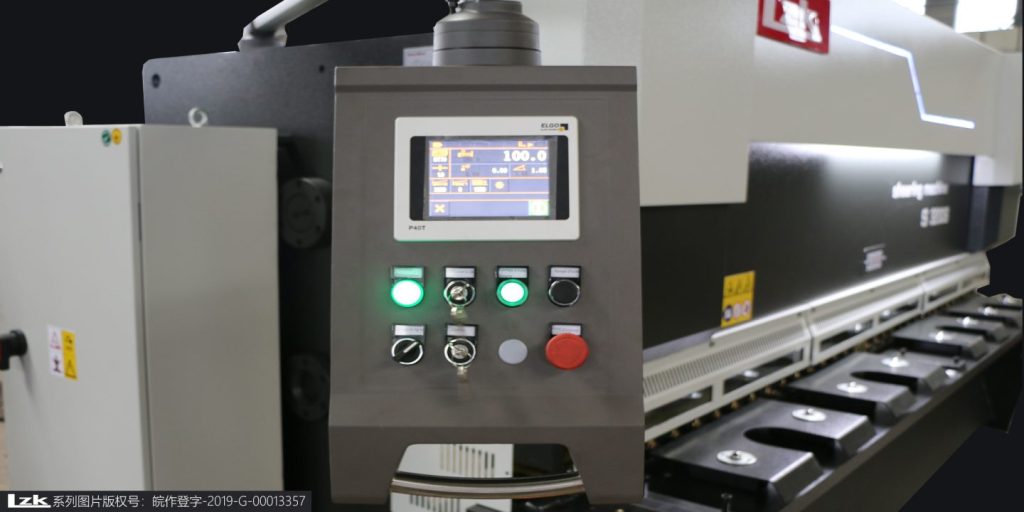

LZK | ELGO P40T系统

数控系统采用德国ELGO-P40T闸剪专用数控系统。
7英寸触摸屏；多语言显示；挡料支持伺服电机，双速交流电机和变频器等多种轴控制方式；刀口间隙、剪切角、剪切长度、剪切压力控制；
基于材料表的剪切参数自动计算；手动、单步、程序三种工作模式可选；系统可控制后挡料X轴分辨率精度为0.01mm。

LZK | 闸式刀架结构，刀片间隙自动微调，氮气蓄力回程

专业的闸式刀架采用工装焊接工艺，经过回火处理消除内应力，强度高，刀片间隙自动微调，并采用氮气蓄力回程，快速节能。

LZK | 优质液压系统，持久耐用

采用西门子电机作为主要动力源，Sunny油泵和优质液压阀，液压动力持久耐用。

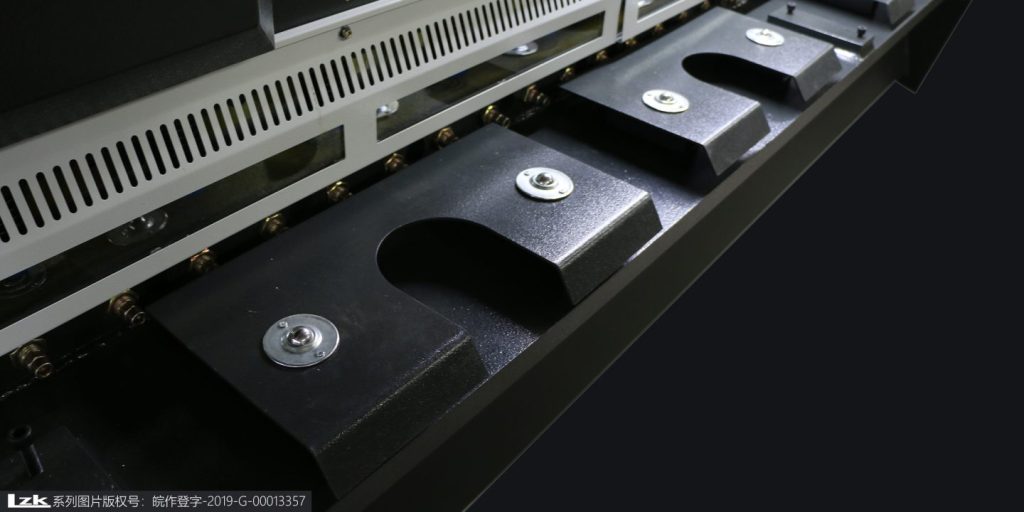

LZK | 良智特制托料架

良智为用户特制的托料架，送取料方便直接，滚珠托料板不划伤板材。

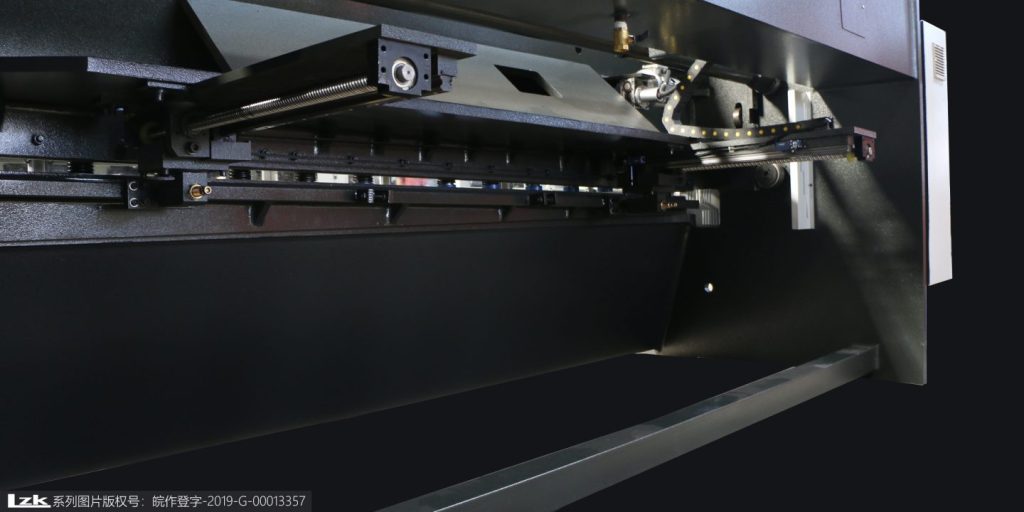

LZK | 高精度数控后挡料

采用滚珠丝杆及直线导轨，AC电机驱动，可定制伺服电机。

LZK | 施耐德电气系统

采用施耐德电气系统。
型号最大剪切厚度材料屈服强度最大剪切长度剪切角度后挡料行程主电机功率长*宽*高(mm)重量
QC11K-6*25006mm≤450kN/cm2500mm1~3°750mm7.5kW3140*1740*20404200Kg
QC11K-6*32006mm≤450kN/cm3200mm1~3°750mm7.5KW3750*1770*21505700Kg
QC11K-6*40006mm≤450kN/cm4000mm1~3°750mm11KW4830*1840*21508500Kg
QC11K-6*50006mm≤450kN/cm5000mm1~3°750mm11KW5830*1840*215011000Kg
QC11K-6*60006mm≤450kN/cm6000mm1~3°750mm11KW6480*2100*230014000Kg
QC11K-8*25008mm≤450kN/cm2500mm1~3°750mm11KW3040*1700*17004400Kg
QC11K-8*32008mm≤450kN/cm3200mm1~3°750mm11KW3860*1700*17006000Kg
QC11K-8*40008mm≤450kN/cm4000mm1~3°750mm11KW4640*1700*17008900Kg
QC11K-8*50008mm≤450kN/cm5000mm1~3°750mm11KW5400*2400*200011500Kg
QC11K-8*60008mm≤450kN/cm6000mm1~3°750mm11KW6480*2100*235016000Kg
QC11K-8*80008mm≤450kN/cm8000mm1~3°750mm11KW8580*2130*235029500Kg
QC11K-10*250010mm≤450kN/cm2500mm1~3°750mm15KW3040*1800*17006500Kg
QC11K-10*320010mm≤450kN/cm3200mm1~3°750mm15KW3850*1830*19008000Kg
QC11K-10*400010mm≤450kN/cm4000mm1~3°750mm15KW4650*2100*200012000Kg
QC11K-10*500010mm≤450kN/cm5000mm1~3°750mm15KW5750*2100*200016000Kg
QC11K-10*600010mm≤450kN/cm6000mm1~3°750mm15KW6500*2100*230024000Kg
QC11K-10*800010mm≤450kN/cm8000mm1~3°750mm15KW6800*2100*230032000Kg
QC11K-13*250013mm≤450kN/cm2500mm1~3°750mm15KW3285*1830*23908500Kg
QC11K-13*320013mm≤450kN/cm3200mm1~3°750mm18.5KW3855*1830*239010000Kg
QC11K-13*400013mm≤450kN/cm4000mm1~3°1000mm18.5KW4850*1830*239013500Kg
QC11K-13*600013mm≤450kN/cm6000mm1~3°1000mm18.5KW6850*1930*265026000Kg
QC11K-13*800013mm≤450kN/cm8000mm1~3°1000mm18.5KW8950*2130*285046000Kg
QC11K-13*900013mm≤450kN/cm9000mm1~3°1000mm18.5KW9980*2130*285065000Kg
QC11K-13*1000013mm≤450kN/cm10000mm1~3°1000mm18.5KW11050*2500*310085000Kg
QC11K-16*250016mm≤450kN/cm2500mm1~3°1000mm22KW3440*1940*283013000Kg
QC11K-16*320016mm≤450kN/cm3200mm1~3°1000mm22KW4010*1940*283015000Kg
QC11K-16*400016mm≤450kN/cm4000mm1~3°1000mm22KW5010*1980*283016500Kg
QC11K-16*500016mm≤450kN/cm5000mm1~3.5°1000mm22KW5900*2600*283025000Kg
QC11K-16*600016mm≤450kN/cm6000mm1~3.5°1000mm22KW6900*2600*283031000Kg
QC11K-16*800016mm≤450kN/cm8000mm1~3.5°1000mm22KW8900*2900*343075000Kg
QC11K-20*250020mm≤450kN/cm2500mm1~3.5°1000mm22KW3440*1980*283017000Kg
QC11K-20*320020mm≤450kN/cm3200mm1~3.5°1000mm30KW4010*1900*283020000Kg
QC11K-20*400020mm≤450kN/cm4000mm1~3.5°1000mm30KW4850*2600*290022000Kg
QC11K-20*600020mm≤450kN/cm6000mm1~3.5°1000mm30KW6700*3000*300050000Kg
QC11K-30*250030mm≤450kN/cm2500mm1~3.5°1000mm37KW3440*1900*283029000Kg
QC11K-30*320030mm≤450kN/cm3200mm1~3.5°1000mm37KW4200*1900*300038000Kg
QC11K-40*250040mm≤450kN/cm2500mm1~3.5°1000mm37KW3440*2000*300038000Kg
可选型号生产厂家备注
数控系统●E21s
●E200P
●DAC310
●DAC360		Delem
ESTUN
液压系统●主阀Rexroth 力士乐
后挡料●AC减速电机
●伺服电机		LZK
油泵●单级油泵Sunny
主动力系统●AC电机西门子
NW
前托料●LZK特制托料架LZK
安全防护●后护栏+后光幕保护LZK
后托料●气动托料LZK
刀片间隙●手动
●数控		LZK
电气●施耐德继电器施耐德开门断电保护
脚踏开关●韩国凯昆立式开关韩国凯昆
深喉口●选配LZK
散热器●液压油散热器LZK
