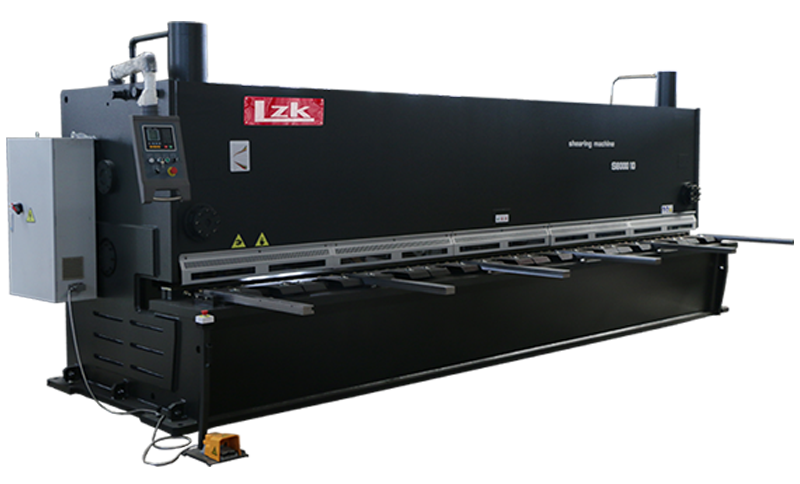

HG-10X6000 大型液压闸式剪板机

可调节剪切角度的液压剪板机

闸式刀架结构

采用专业的闸式刀架结构，刀片间隙自动微调，氮气蓄力回程。

可翻转的栅格护栏

采用半透明可翻转的栅格护栏，安全剪切看得见。

专业数控系统

采用ESTUN和DELEM品牌数控系统，E21，DAC310，DAC360。

优质液压系统

采用西门子电机，Sunny油泵及Rexroth液压阀组。

良智特制托料架

良智为用户特制的托料架，取料方便直接，滚珠托料板不划伤板材。

高精度后挡料结构

采用滚珠丝杆及直线导轨，由伺服电机驱动，后挡料定位快速精准。

刀片间隙手动调节

刀片间隙的高精度调节设计，手动调节。

可靠的电气元件

采用正品施耐德电子元件，稳定可靠质量好。

LZK | 高精度快速剪板机

采用专业的闸式刀架结构，优质液压系统，高精度后挡料结构，氮气蓄力回程。

LZK | 闸式刀架结构，刀片间隙自动微调，氮气蓄力回程

专业的闸式刀架采用工装焊接工艺，经过回火处理消除内应力，强度高，刀片间隙自动微调，并采用氮气蓄力回程，快速节能。

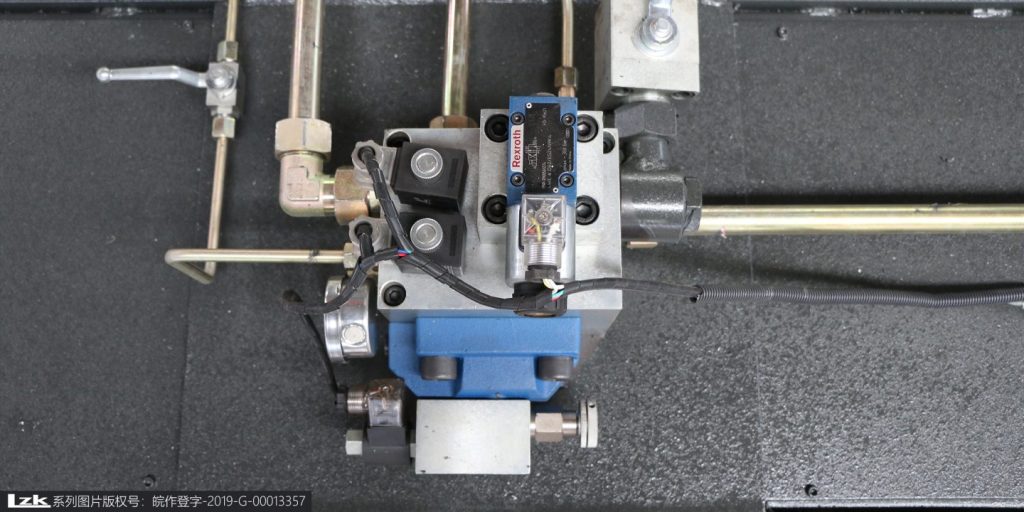

LZK | 优质液压系统，持久耐用

采用西门子电机作为主要动力源，Sunny油泵和优质液压阀，液压动力持久耐用。

LZK | 高精度数控后挡料

采用滚珠丝杆及直线导轨，AC电机驱动，可定制伺服电机。

LZK | 施耐德电气系统

采用施耐德电气系统。

型号	最大剪切厚度	材料屈服强度	最大剪切长度	剪切角度	后挡料行程	主电机功率	长宽高(mm)	重量
QC11K-6*2500	6mm	≤450kN/cm	2500mm	1~3°	750mm	7.5kW	314017402040	4200Kg
QC11K-6*3200	6mm	≤450kN/cm	3200mm	1~3°	750mm	7.5KW	375017702150	5700Kg
QC11K-6*4000	6mm	≤450kN/cm	4000mm	1~3°	750mm	11KW	483018402150	8500Kg
QC11K-6*5000	6mm	≤450kN/cm	5000mm	1~3°	750mm	11KW	583018402150	11000Kg
QC11K-6*6000	6mm	≤450kN/cm	6000mm	1~3°	750mm	11KW	648021002300	14000Kg
QC11K-8*2500	8mm	≤450kN/cm	2500mm	1~3°	750mm	11KW	304017001700	4400Kg
QC11K-8*3200	8mm	≤450kN/cm	3200mm	1~3°	750mm	11KW	386017001700	6000Kg
QC11K-8*4000	8mm	≤450kN/cm	4000mm	1~3°	750mm	11KW	464017001700	8900Kg
QC11K-8*5000	8mm	≤450kN/cm	5000mm	1~3°	750mm	11KW	540024002000	11500Kg
QC11K-8*6000	8mm	≤450kN/cm	6000mm	1~3°	750mm	11KW	648021002350	16000Kg
QC11K-8*8000	8mm	≤450kN/cm	8000mm	1~3°	750mm	11KW	858021302350	29500Kg
QC11K-10*2500	10mm	≤450kN/cm	2500mm	1~3°	750mm	15KW	304018001700	6500Kg
QC11K-10*3200	10mm	≤450kN/cm	3200mm	1~3°	750mm	15KW	385018301900	8000Kg
QC11K-10*4000	10mm	≤450kN/cm	4000mm	1~3°	750mm	15KW	465021002000	12000Kg
QC11K-10*5000	10mm	≤450kN/cm	5000mm	1~3°	750mm	15KW	575021002000	16000Kg
QC11K-10*6000	10mm	≤450kN/cm	6000mm	1~3°	750mm	15KW	650021002300	24000Kg
QC11K-10*8000	10mm	≤450kN/cm	8000mm	1~3°	750mm	15KW	680021002300	32000Kg
QC11K-13*2500	13mm	≤450kN/cm	2500mm	1~3°	750mm	15KW	328518302390	8500Kg
QC11K-13*3200	13mm	≤450kN/cm	3200mm	1~3°	750mm	18.5KW	385518302390	10000Kg
QC11K-13*4000	13mm	≤450kN/cm	4000mm	1~3°	1000mm	18.5KW	485018302390	13500Kg
QC11K-13*6000	13mm	≤450kN/cm	6000mm	1~3°	1000mm	18.5KW	685019302650	26000Kg
QC11K-13*8000	13mm	≤450kN/cm	8000mm	1~3°	1000mm	18.5KW	895021302850	46000Kg
QC11K-13*9000	13mm	≤450kN/cm	9000mm	1~3°	1000mm	18.5KW	998021302850	65000Kg
QC11K-13*10000	13mm	≤450kN/cm	10000mm	1~3°	1000mm	18.5KW	1105025003100	85000Kg
QC11K-16*2500	16mm	≤450kN/cm	2500mm	1~3°	1000mm	22KW	344019402830	13000Kg
QC11K-16*3200	16mm	≤450kN/cm	3200mm	1~3°	1000mm	22KW	401019402830	15000Kg
QC11K-16*4000	16mm	≤450kN/cm	4000mm	1~3°	1000mm	22KW	501019802830	16500Kg
QC11K-16*5000	16mm	≤450kN/cm	5000mm	1~3.5°	1000mm	22KW	590026002830	25000Kg
QC11K-16*6000	16mm	≤450kN/cm	6000mm	1~3.5°	1000mm	22KW	690026002830	31000Kg
QC11K-16*8000	16mm	≤450kN/cm	8000mm	1~3.5°	1000mm	22KW	890029003430	75000Kg
QC11K-20*2500	20mm	≤450kN/cm	2500mm	1~3.5°	1000mm	22KW	344019802830	17000Kg
QC11K-20*3200	20mm	≤450kN/cm	3200mm	1~3.5°	1000mm	30KW	401019002830	20000Kg
QC11K-20*4000	20mm	≤450kN/cm	4000mm	1~3.5°	1000mm	30KW	485026002900	22000Kg
QC11K-20*6000	20mm	≤450kN/cm	6000mm	1~3.5°	1000mm	30KW	670030003000	50000Kg
QC11K-30*2500	30mm	≤450kN/cm	2500mm	1~3.5°	1000mm	37KW	344019002830	29000Kg
QC11K-30*3200	30mm	≤450kN/cm	3200mm	1~3.5°	1000mm	37KW	420019003000	38000Kg
QC11K-40*2500	40mm	≤450kN/cm	2500mm	1~3.5°	1000mm	37KW	344020003000	38000Kg

	可选型号	生产厂家	备注
数控系统	●E21s ●E200P ●DAC310 ●DAC360	Delem ESTUN
液压系统	●主阀	Rexroth 力士乐
后挡料	●AC减速电机 ●伺服电机	LZK
油泵	●单级油泵	Sunny
主动力系统	●AC电机	西门子 NW
前托料	●LZK特制托料架	LZK
安全防护	●后护栏+后光幕保护	LZK
后托料	●气动托料	LZK
刀片间隙	●手动 ●数控	LZK
电气	●施耐德继电器	施耐德	开门断电保护
脚踏开关	●韩国凯昆立式开关	韩国凯昆
深喉口	●选配	LZK
散热器	●液压油散热器	LZK
