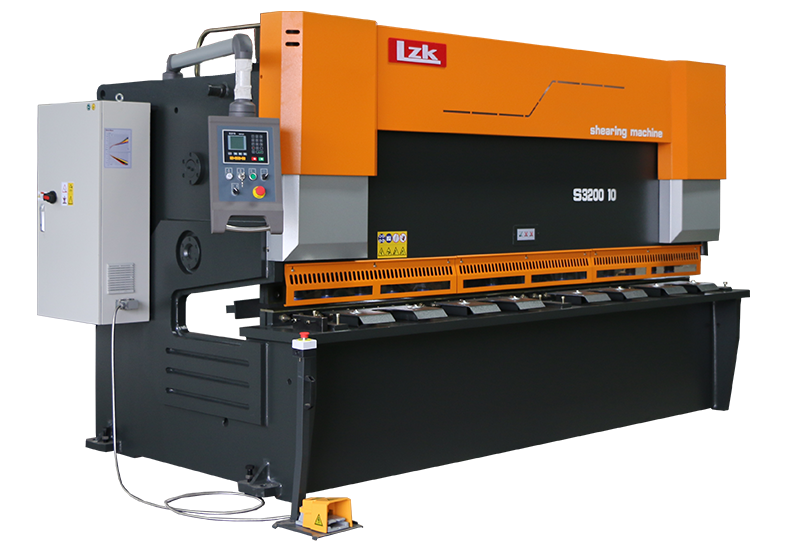

HG-10X3200 深喉口数控闸式剪板机
可调节剪切角度的液压剪板机
闸式刀架结构
采用专业的闸式刀架结构,刀片间隙自动微调,氮气蓄力回程。
可翻转的栅格护栏
采用半透明可翻转的栅格护栏,安全剪切看得见。
专业数控系统
采用ESTUN和DELEM品牌数控系统,E21,DAC310,DAC360。
优质液压系统
采用西门子电机,Sunny油泵及Rexroth液压阀组。
良智特制托料架
良智为用户特制的托料架,取料方便直接,滚珠托料板不划伤板材。
高精度后挡料结构
采用滚珠丝杆及直线导轨,由伺服电机驱动,后挡料定位快速精准。
刀片间隙手动调节
刀片间隙的高精度调节设计,手动调节。
可靠的电气元件
采用正品施耐德电子元件,稳定可靠质量好。

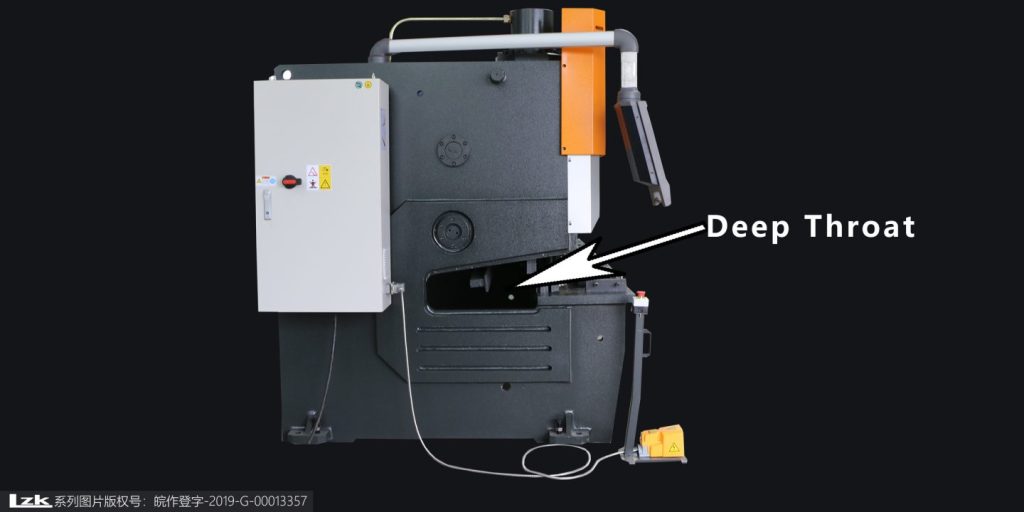

LZK | 深喉口机架结构
采用深喉口机架结构,可从机器侧面深喉口送料,方便长板料的进料与加工。

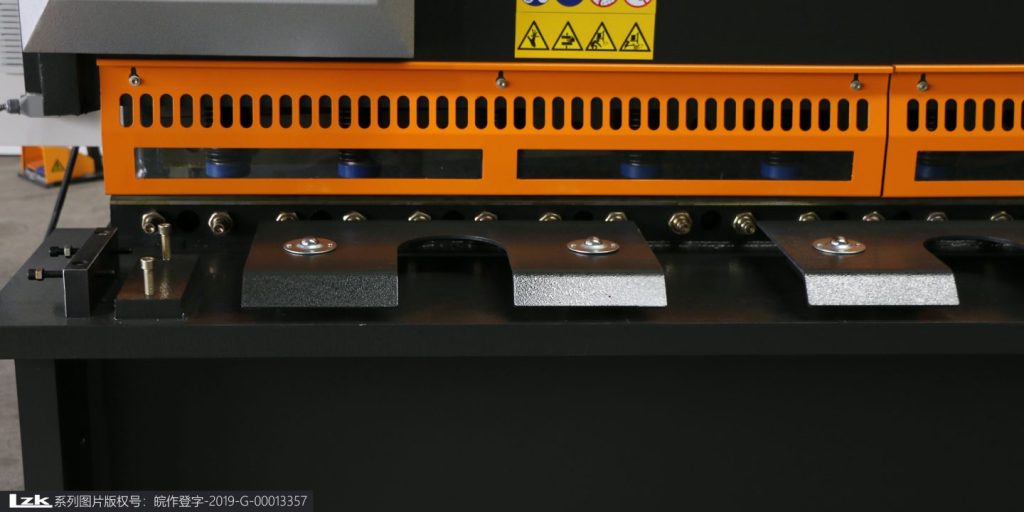

LZK | 良智特制托料架
良智为用户特制的托料架,送取料方便直接,滚珠托料板不划伤板材。

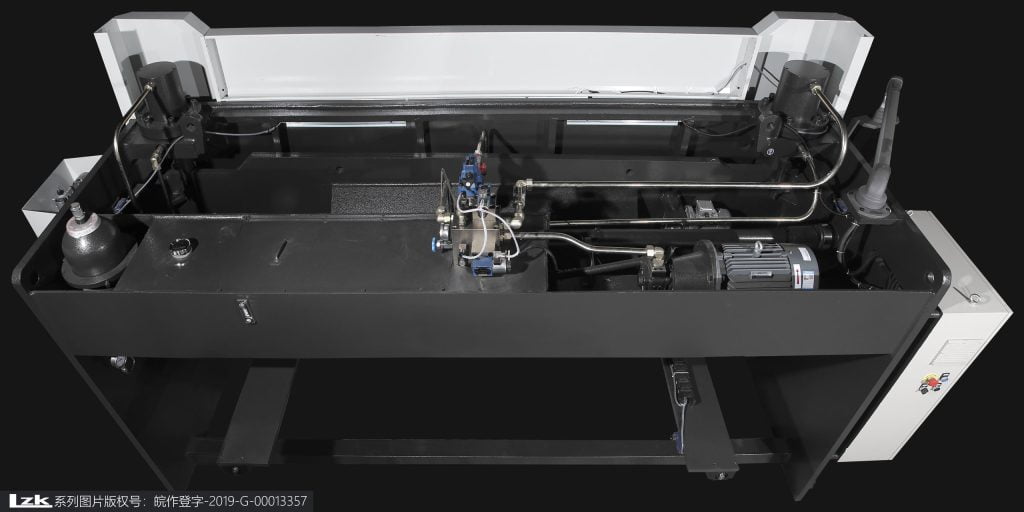

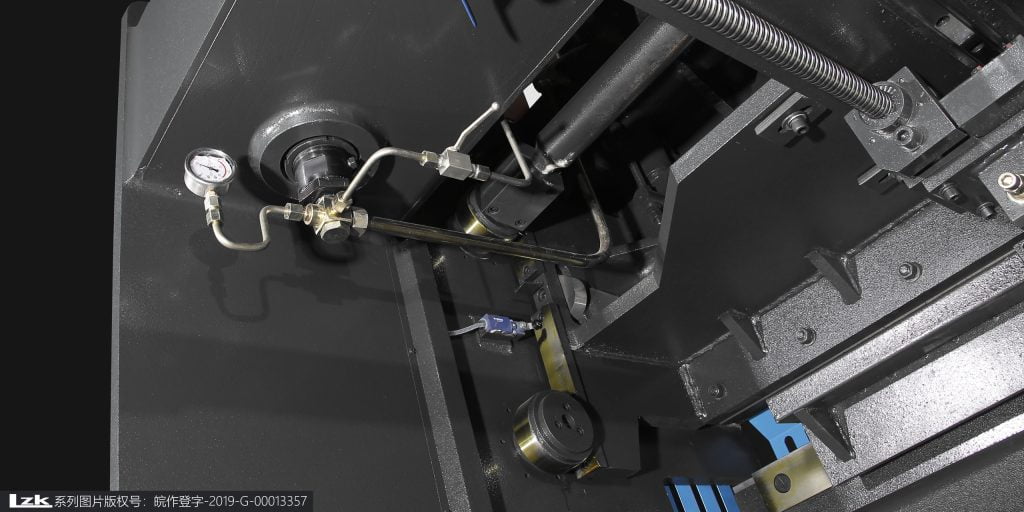

LZK | 闸式刀架结构,刀片间隙自动微调,氮气蓄力回程
专业的闸式刀架采用工装焊接工艺,经过回火处理消除内应力,强度高,刀片间隙自动微调,并采用氮气蓄力回程,快速节能。

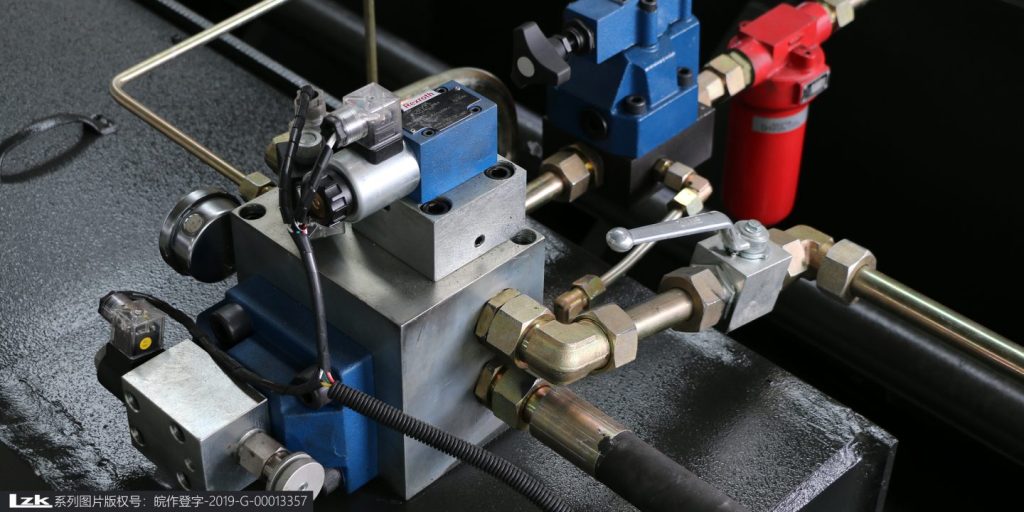

LZK | 优质液压系统,持久耐用
采用西门子电机作为主要动力源,Sunny油泵和优质液压阀,液压动力持久耐用。
LZK | 高精度数控后挡料
采用滚珠丝杆及直线导轨,AC电机驱动,可定制伺服电机。
LZK | 精简高效、快速实用、耐用持久
采用滚珠丝杆及直线导轨,AC电机驱动,可定制伺服电机。
型号 | 最大剪切厚度 | 材料屈服强度 | 最大剪切长度 | 剪切角度 | 后挡料行程 | 主电机功率 | 长*宽*高(mm) | 重量 |
---|---|---|---|---|---|---|---|---|
QC11K-6*2500 | 6mm | ≤450kN/cm | 2500mm | 1~3° | 750mm | 7.5kW | 3140*1740*2040 | 4200Kg |
QC11K-6*3200 | 6mm | ≤450kN/cm | 3200mm | 1~3° | 750mm | 7.5KW | 3750*1770*2150 | 5700Kg |
QC11K-6*4000 | 6mm | ≤450kN/cm | 4000mm | 1~3° | 750mm | 11KW | 4830*1840*2150 | 8500Kg |
QC11K-6*5000 | 6mm | ≤450kN/cm | 5000mm | 1~3° | 750mm | 11KW | 5830*1840*2150 | 11000Kg |
QC11K-6*6000 | 6mm | ≤450kN/cm | 6000mm | 1~3° | 750mm | 11KW | 6480*2100*2300 | 14000Kg |
QC11K-8*2500 | 8mm | ≤450kN/cm | 2500mm | 1~3° | 750mm | 11KW | 3040*1700*1700 | 4400Kg |
QC11K-8*3200 | 8mm | ≤450kN/cm | 3200mm | 1~3° | 750mm | 11KW | 3860*1700*1700 | 6000Kg |
QC11K-8*4000 | 8mm | ≤450kN/cm | 4000mm | 1~3° | 750mm | 11KW | 4640*1700*1700 | 8900Kg |
QC11K-8*5000 | 8mm | ≤450kN/cm | 5000mm | 1~3° | 750mm | 11KW | 5400*2400*2000 | 11500Kg |
QC11K-8*6000 | 8mm | ≤450kN/cm | 6000mm | 1~3° | 750mm | 11KW | 6480*2100*2350 | 16000Kg |
QC11K-8*8000 | 8mm | ≤450kN/cm | 8000mm | 1~3° | 750mm | 11KW | 8580*2130*2350 | 29500Kg |
QC11K-10*2500 | 10mm | ≤450kN/cm | 2500mm | 1~3° | 750mm | 15KW | 3040*1800*1700 | 6500Kg |
QC11K-10*3200 | 10mm | ≤450kN/cm | 3200mm | 1~3° | 750mm | 15KW | 3850*1830*1900 | 8000Kg |
QC11K-10*4000 | 10mm | ≤450kN/cm | 4000mm | 1~3° | 750mm | 15KW | 4650*2100*2000 | 12000Kg |
QC11K-10*5000 | 10mm | ≤450kN/cm | 5000mm | 1~3° | 750mm | 15KW | 5750*2100*2000 | 16000Kg |
QC11K-10*6000 | 10mm | ≤450kN/cm | 6000mm | 1~3° | 750mm | 15KW | 6500*2100*2300 | 24000Kg |
QC11K-10*8000 | 10mm | ≤450kN/cm | 8000mm | 1~3° | 750mm | 15KW | 6800*2100*2300 | 32000Kg |
QC11K-13*2500 | 13mm | ≤450kN/cm | 2500mm | 1~3° | 750mm | 15KW | 3285*1830*2390 | 8500Kg |
QC11K-13*3200 | 13mm | ≤450kN/cm | 3200mm | 1~3° | 750mm | 18.5KW | 3855*1830*2390 | 10000Kg |
QC11K-13*4000 | 13mm | ≤450kN/cm | 4000mm | 1~3° | 1000mm | 18.5KW | 4850*1830*2390 | 13500Kg |
QC11K-13*6000 | 13mm | ≤450kN/cm | 6000mm | 1~3° | 1000mm | 18.5KW | 6850*1930*2650 | 26000Kg |
QC11K-13*8000 | 13mm | ≤450kN/cm | 8000mm | 1~3° | 1000mm | 18.5KW | 8950*2130*2850 | 46000Kg |
QC11K-13*9000 | 13mm | ≤450kN/cm | 9000mm | 1~3° | 1000mm | 18.5KW | 9980*2130*2850 | 65000Kg |
QC11K-13*10000 | 13mm | ≤450kN/cm | 10000mm | 1~3° | 1000mm | 18.5KW | 11050*2500*3100 | 85000Kg |
QC11K-16*2500 | 16mm | ≤450kN/cm | 2500mm | 1~3° | 1000mm | 22KW | 3440*1940*2830 | 13000Kg |
QC11K-16*3200 | 16mm | ≤450kN/cm | 3200mm | 1~3° | 1000mm | 22KW | 4010*1940*2830 | 15000Kg |
QC11K-16*4000 | 16mm | ≤450kN/cm | 4000mm | 1~3° | 1000mm | 22KW | 5010*1980*2830 | 16500Kg |
QC11K-16*5000 | 16mm | ≤450kN/cm | 5000mm | 1~3.5° | 1000mm | 22KW | 5900*2600*2830 | 25000Kg |
QC11K-16*6000 | 16mm | ≤450kN/cm | 6000mm | 1~3.5° | 1000mm | 22KW | 6900*2600*2830 | 31000Kg |
QC11K-16*8000 | 16mm | ≤450kN/cm | 8000mm | 1~3.5° | 1000mm | 22KW | 8900*2900*3430 | 75000Kg |
QC11K-20*2500 | 20mm | ≤450kN/cm | 2500mm | 1~3.5° | 1000mm | 22KW | 3440*1980*2830 | 17000Kg |
QC11K-20*3200 | 20mm | ≤450kN/cm | 3200mm | 1~3.5° | 1000mm | 30KW | 4010*1900*2830 | 20000Kg |
QC11K-20*4000 | 20mm | ≤450kN/cm | 4000mm | 1~3.5° | 1000mm | 30KW | 4850*2600*2900 | 22000Kg |
QC11K-20*6000 | 20mm | ≤450kN/cm | 6000mm | 1~3.5° | 1000mm | 30KW | 6700*3000*3000 | 50000Kg |
QC11K-30*2500 | 30mm | ≤450kN/cm | 2500mm | 1~3.5° | 1000mm | 37KW | 3440*1900*2830 | 29000Kg |
QC11K-30*3200 | 30mm | ≤450kN/cm | 3200mm | 1~3.5° | 1000mm | 37KW | 4200*1900*3000 | 38000Kg |
QC11K-40*2500 | 40mm | ≤450kN/cm | 2500mm | 1~3.5° | 1000mm | 37KW | 3440*2000*3000 | 38000Kg |
可选型号 | 生产厂家 | 备注 | |
---|---|---|---|
数控系统 | ●E21s ●E200P ●DAC310 ●DAC360 | Delem ESTUN | |
液压系统 | ●主阀 | Rexroth 力士乐 | |
后挡料 | ●AC减速电机 ●伺服电机 | LZK | |
油泵 | ●单级油泵 | Sunny | |
主动力系统 | ●AC电机 | 西门子 NW | |
前托料 | ●LZK特制托料架 | LZK | |
安全防护 | ●后护栏+后光幕保护 | LZK | |
后托料 | ●气动托料 | LZK | |
刀片间隙 | ●手动 ●数控 | LZK | |
电气 | ●施耐德继电器 | 施耐德 | 开门断电保护 |
脚踏开关 | ●韩国凯昆立式开关 | 韩国凯昆 | |
深喉口 | ●选配 | LZK | |
散热器 | ●液压油散热器 | LZK |
