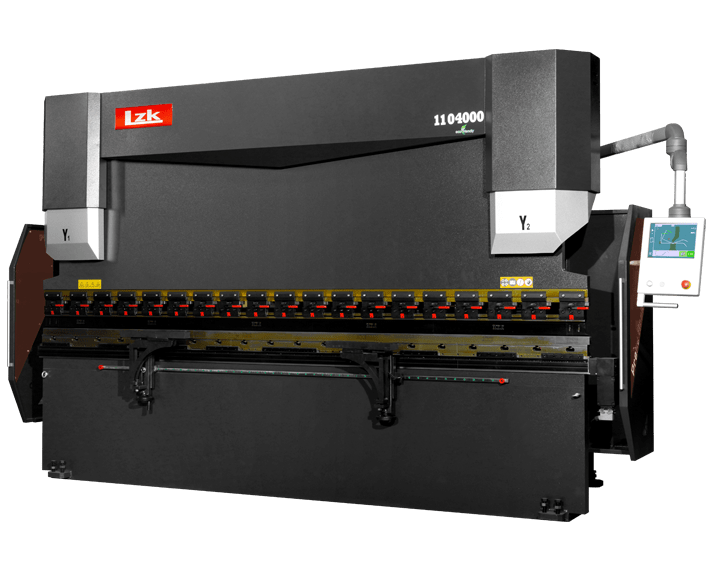

SPB系列 双伺服泵控数控折弯机
液压伺服泵驱动折弯机
机架整机加工
采用大型落地镗铣床对折弯机机架进行整体加工。
液压伺服泵驱动同步
以更高效的方式精准控制每一份力量都用于折弯，比以往更低噪，更节能，更耐用。

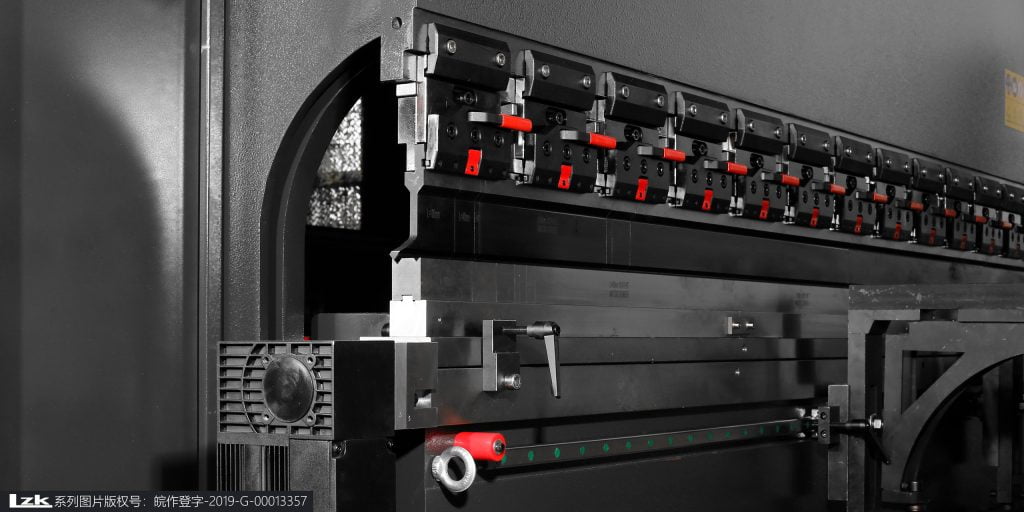

上下模具标准分段
模具分段10,15,20,30,50,100,300(cm)，用户可定制长度。
专业数控系统
默认采用荷兰Delem数控系统，用户可定制。
电动机械式挠度补偿
数统系统中输入板厚及长度参数，系统将自动进行挠度补偿。
高精度后挡料结构
采用滚珠丝杆及直线导轨，由伺服电机驱动，后挡料定位快速精准。
挡指高度可整体手动调节
挡指高度由整体调节设计，可手动调节挡指高度。
角度编程|图形编程
用户可以直接角度编程，每一步工序都可以做到精准折弯机。

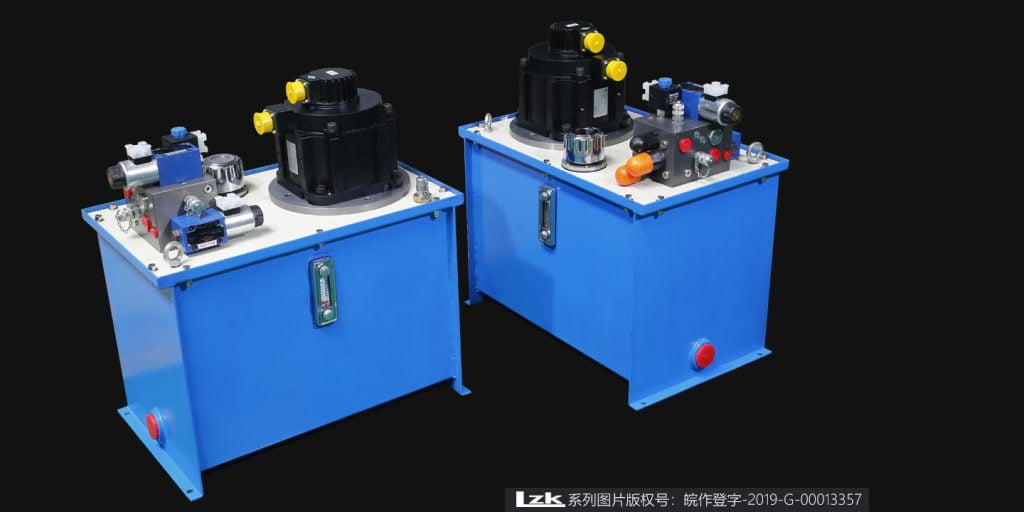

LZK | 智能化的伺服泵驱动系统，高精，节能，耐用
采用双伺服油泵和Rexroth智能液压阀形成的一套高端液压系统，让每一份能量运用在折弯上，获得更低的油温，更高的液压精度，更长的使用寿命。液压系统主动同步，具有较高的抗偏载能力，精度高达0.02mm。
LZK | 更精确的折弯角度，工件精度更高，速度更快
采用超高精度的光栅尺来检测滑块两侧的位置，使折弯机的折弯角度更准确，工作效率更高。

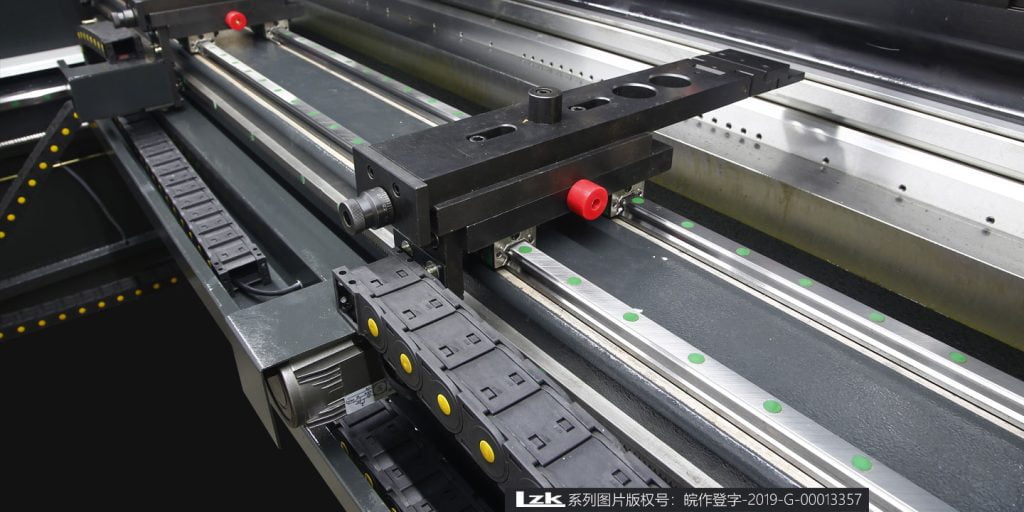

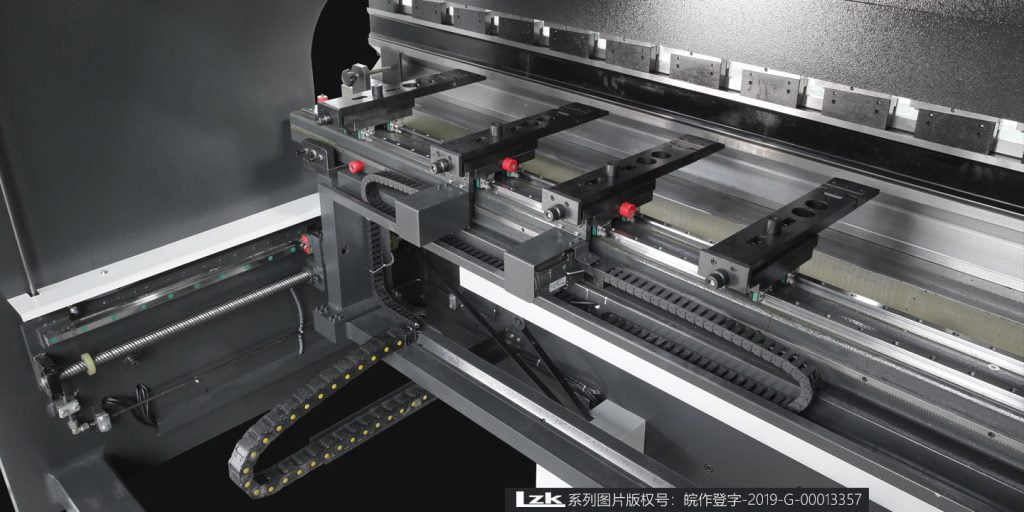

LZK | (4+1轴)精准快速后挡料系统，电动挡指（选配）
后挡料采用钢结构焊接，具有较高的刚性，并用伺服电机驱动，滚珠丝杆和直线导轨以保证较高的精度运行，数控调节横梁高度，电动改变挡指位置。

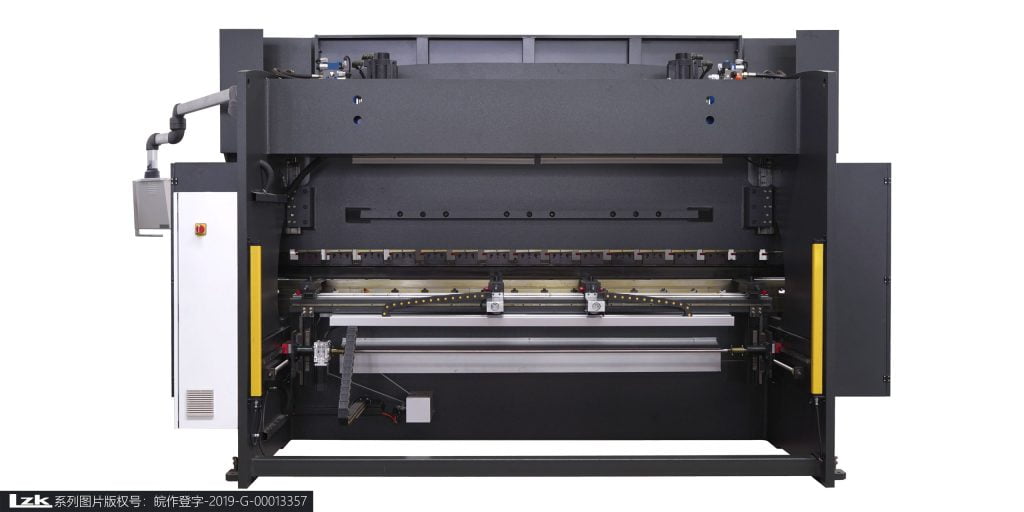

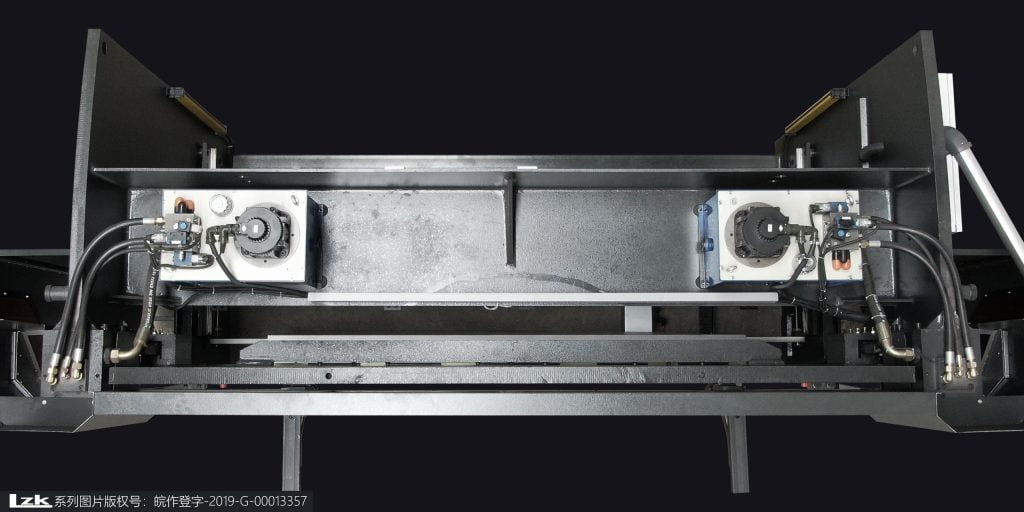

LZK | 机器背面
| 型号 | 公称压力 | 最大折弯长度 | 立柱间距 | 喉口深度 | 滑块行程 | 最大开启高度 | 功率 | 后挡料行程 | 后挡料速度 | 长*宽*高(mm) | 重量 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | D | C | E | |||||||
| HPB-63t/2500 | 630Kn | 2500mm | 1960mm | 400mm | 150mm | 480mm | 5.5KW | 500mm | 200mm/s | 2850*1750*2350 | 6Ton |
| HPB-80t/3200 | 800Kn | 2500mm | 2600mm | 400mm | 200mm | 480mm | 7.5KW | 500mm | 200mm/s | 3850*1850*2550 | 7.2Ton |
| HPB-110t/3200 | 1100Kn | 3200mm | 2600mm | 400mm | 200mm | 480mm | 7.5KW | 500mm | 200mm/s | 3850*1850*2600 | 8.0Ton |
| HPB-110t/4000 | 1100Kn | 4000mm | 3200mm | 400mm | 200mm | 480mm | 7.5KW | 500mm | 200mm/s | 4610*1850*2700 | 10.5Ton |
| HPB-130t/3200 | 1300Kn | 3200mm | 2600mm | 400mm | 200mm | 480mm | 11KW | 500mm | 200mm/s | 3850*1850*2600 | 9Ton |
| HPB-130t/4000 | 1300Kn | 4000mm | 3200mm | 400mm | 200mm | 480mm | 11KW | 500mm | 200mm/s | 4610*1850*2700 | 11.5Ton |
| HPB-170t/3200 | 1700Kn | 3200mm | 2600mm | 400mm | 200mm | 480mm | 11KW | 500mm | 200mm/s | 3900*1900*2600 | 10.5Ton |
| HPB-170t/4000 | 1700Kn | 4000mm | 3200mm | 400mm | 200mm | 480mm | 11KW | 500mm | 200mm/s | 4650*1900*2700 | 12.5Ton |
| HPB-200t/3200 | 2000Kn | 3200mm | 2600mm | 400mm | 200mm | 480mm | 15KW | 500mm | 200mm/s | 3900*1900*2700 | 12Ton |
| HPB-200t/4000 | 2000Kn | 4000mm | 3200mm | 400mm | 200mm | 480mm | 15KW | 500mm | 200mm/s | 4700*1900*2700 | 13Ton |
| HPB-250t/3200 | 2500Kn | 3200mm | 2600mm | 400mm | 200mm | 480mm | 15KW | 500mm | 200mm/s | 3900*2100*2800 | 14Ton |
| HPB-250t/4000 | 2500Kn | 4000mm | 3200mm | 400mm | 200mm | 480mm | 15KW | 500mm | 200mm/s | 4650*2100*2850 | 15.5Ton |
| HPB-320t/3200 | 3200Kn | 3200mm | 2600mm | 400mm | 200mm | 480mm | 22KW | 500mm | 200mm/s | 3930*2110*3200 | 19Ton |
| HPB-320t/4000 | 3200Kn | 4000mm | 3200mm | 400mm | 200mm | 480mm | 22KW | 500mm | 200mm/s | 4830*2110*3200 | 22Ton |
| HPB-400t/4000 | 4000Kn | 4000mm | 3200mm | 400mm | 320mm | 600mm | 30KW | 500mm | 200mm/s | 4850*2450*3500 | 28Ton |
| HPB-500t/6000 | 5000Kn | 6000mm | 4900mm | 500mm | 320mm | 600mm | 37KW | 800mm | 200mm/s | 6500*2810*4500 | 42Ton |
| HPB-600t/6000 | 6000Kn | 6000mm | 4900mm | 500mm | 320mm | 600mm | 45KW | 800mm | 200mm/s | 6500*2910*5100 | 50Ton |
| HPB-800t/6000 | 8000Kn | 6000mm | 4720mm | 700mm | 400mm | 600mm | 55KW | 800mm | 200mm/s | 6500*2950*5300 | 75Ton |
| 可选型号 | 生产厂家 | 备注 | |
|---|---|---|---|
| 数控系统 | ●DA-52s ●DA-53T ●DA-58T ●DA-66T ●DA-69T ●ESA S630 ●ESA S640 | Delem ESA | |
| 液压系统 | ●开环式 ●闭环式 | Rexroth 力士乐 HoerBiger 赫尔比格 | |
| 后挡料轴数 | ●3+1轴 ●4+1轴 ●6+1轴 ●8+1轴 | LZK 柏克 | 碳钢材质 铝材质 |
| 油泵 | ●Sunny油泵 | Sunny | |
| 主动力系统 | ●AC电机 ●伺服电机 ●伺服泵 | 西门子 | |
| 前托料 | ●简易固定型 ●单轨可移动型 ●双轨可移动型 | LZK | |
| 安全防护 | ●侧(护栏)+后(护栏) ●侧(护栏+光幕保护)+后(护栏) ●侧(护栏+激光保护)+后(护栏) | LZK | |
| 挠度补偿 | ●机械式电动补偿 ●液压式补偿 | ||
| 模具夹紧 | ●手压式上模夹紧 ●液压式上模夹紧 | LZK | |

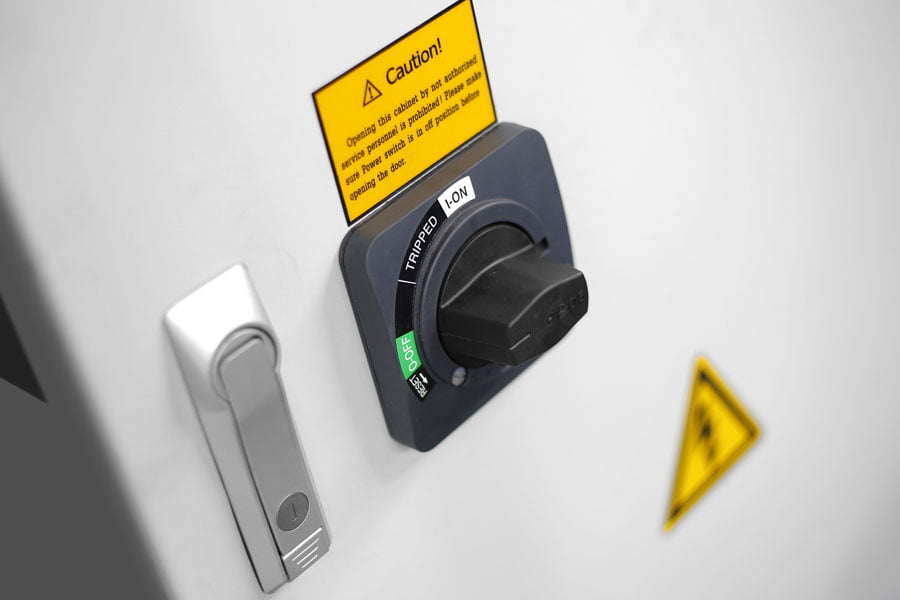

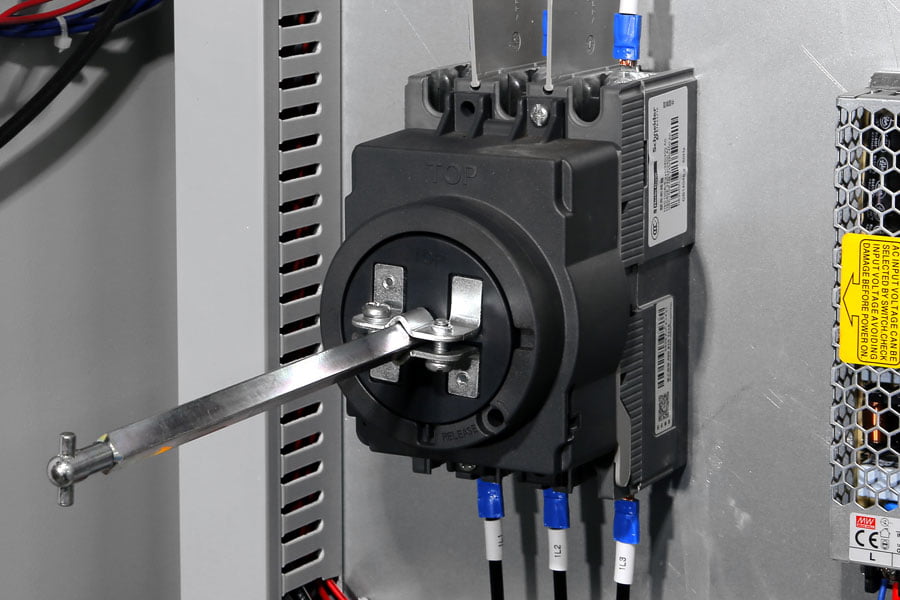

| 电气 | ●施耐德继电器 | 施耐德 | 开门断电保护 |
| 脚踏开关 | ●韩国凯昆立式开关 | 韩国凯昆 | |

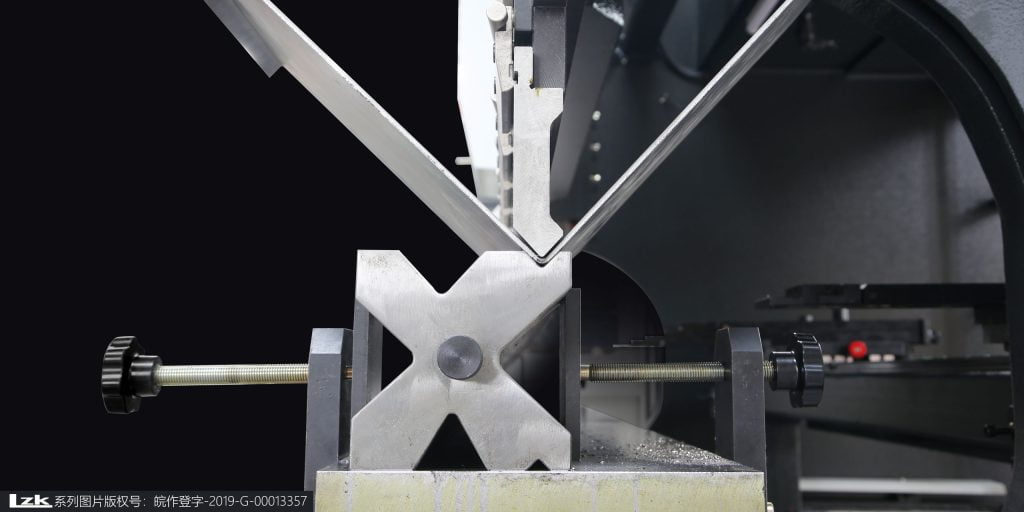

| 下模 | ●多V下模 ●双V同芯下模 | LZK | 双V同芯模可分段 |
